泵特性曲线绘制软件简介

发布时间:2022-04-12 17:13浏览次数:来源于:网络


泵特性曲线绘制软件简介


简介及功能


泵特性曲线绘制软件是一款用于绘制水泵的性能曲线的软件,支持可以通过单点绘制、三点绘制、多点绘制、导入EXCEL绘制、导入图片格式绘制以及通过3次方程来绘制水泵性能曲线,并且可以对曲线进行变速换算、切割换算、黏度换算以及串并联换算等处理。并且方便支持EXCEL、DWG、图片等格式的输出。方便泵用户、泵厂相关人员使用。


曲线生成功能


Ø 单点生成:能够根据水泵额定流量、扬程可以初步生成水泵特性曲线;

Ø 三点生成:根据水泵运行的三个工况点数据,自动拟合成水泵特性曲线;

Ø 多点生成(导入EXCEL):能够根据水泵运行的多个工况点,采用最小二乘法方式拟合成水泵特性曲线;

Ø 方程生成:能够根据水泵的曲线方程,自动生成水泵特性曲线;

Ø 图片生成:根据水泵样本曲线图片,可以方便的提取出图片上的水泵特性曲线(最牛功能);


曲线可视化功能


Ø 可视化修改曲线(多种方法):

Ø 性能曲线参数查询:可以方便查询特性曲线上任意的数据;

Ø 生成变频曲线:根据相似性原理,能够方便生成任意变频曲线;

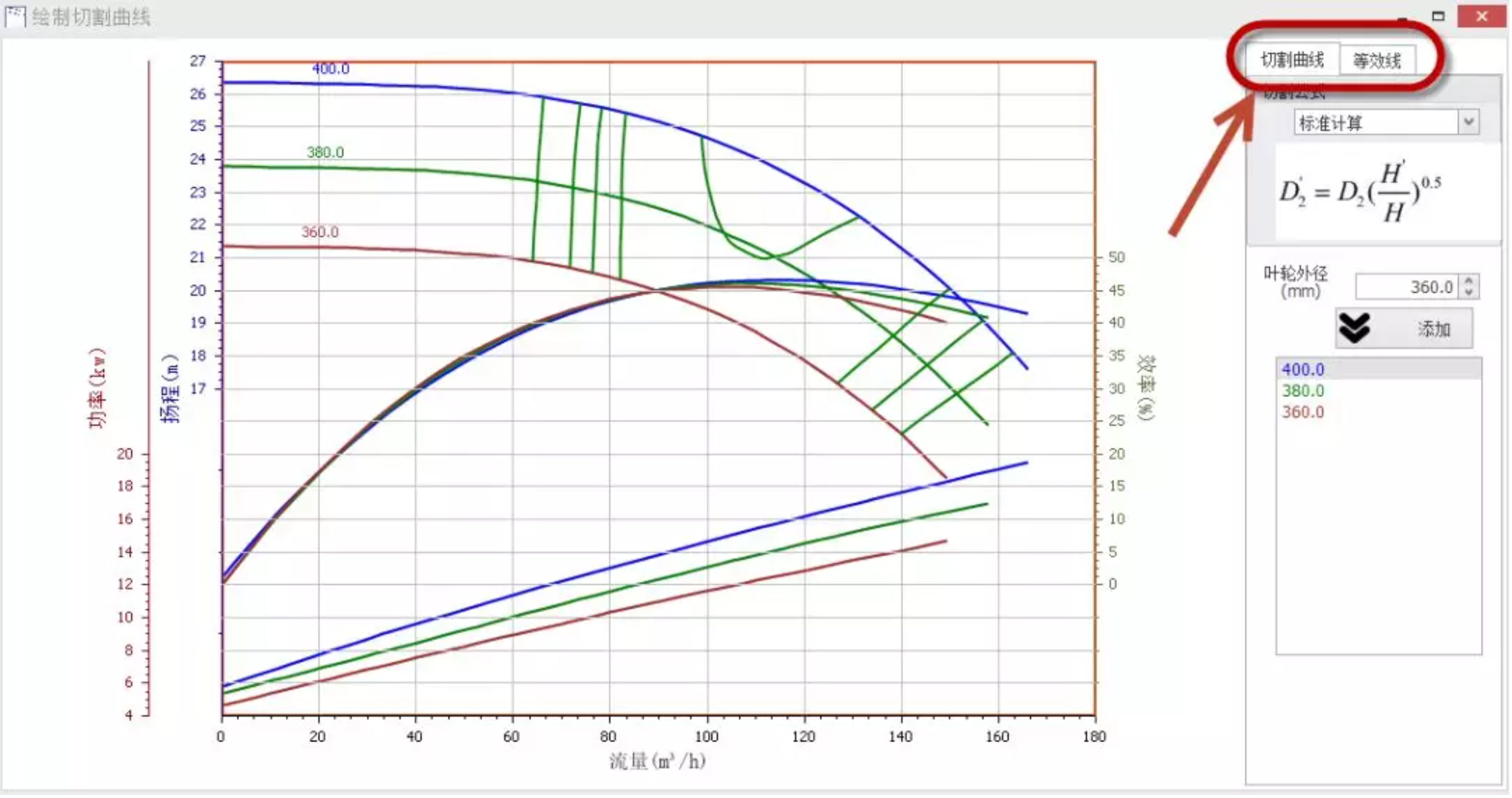

Ø 生成切割曲线:根据相似性原理,能够方便生成任意切割曲线;

Ø 生成串联曲线:能够生成多台泵串联的运行曲线;

Ø 生成并联曲线:能够生成多台泵串联的运行曲线;

Ø 生成黏度曲线:能够根据不同液体的黏度,生成泵的黏度曲线。



曲线输出功能:


Ø 导出CAD格式(DWG);

Ø 导出EXCEL格式;

Ø 导出图片格式(JPG)等;


页面截图


undefined

undefined

undefined

undefined


操作视频
