水泵三维结构设计软件

发布时间:2022-04-21 18:30浏览次数:来源于:网络



水泵三维结构设计软件


01

软件简介

义维三维设计软件是一款实现水泵三维结构设计的软件,在国内做到了行业领先,本软件在三维平台下,实现水泵设计快速设计,标准件数据库式的管理、优秀模型数据库管理等,达到泵结构设计的模块化、标准化操作,实现所有零部件参数化设计。简化设计人员操作步骤和减少设计人员的工作时间,实现对外观造型的同步调整,使得在产品设计过程实现零缺陷和零误差。所设计产品实现自动转换二维加工图(自动标注尺寸和公差),自动生成爆炸图、装配(拆卸)、转子旋转演示动画,通过设定材料,可实现产品造价的预算等功能。

用户在进行设计时,只需要输入几个基本的参数,系统将在后台计算出相应的参数,显示在对话框上,用户可以不断修改参数调整模型形状,最后直接生成三维模型。此模式用于没有三维模型和二维图纸,需要新设计水力部件的情况。



02

软件功能

1、实现对离心泵、轴流泵混流泵等水力结构的设计,系统具备经验系数设计功能,实现人机交互参数化设计,将人的设计经验融入设计过程中;

2、实现泵标准件、悬架、电机的参数化设计;

4、实现水泵所有零部件的自动装配;

5、产生水泵产品BOM表,并根据材料的设置,给出水泵重量及产品预算价格;

6、产生结构爆炸图及产品转子旋转动画演示;

7、自动转换叶轮及压水室二维水力图。



03

软件模块

结构设计软件按水泵结构分模块,软件也可提供定制开发需求,根据厂家自身产品特点,开发设计流程(费用高)。

单级单吸模块:单级单吸悬臂式、卧式管道泵、立式管道泵

多级泵模块:自平衡对称节段式多级泵、双壳体节段式多级泵

潜水泵模块:潜水排污泵、潜水轴流泵

双吸泵模块、长轴泵模块。


04

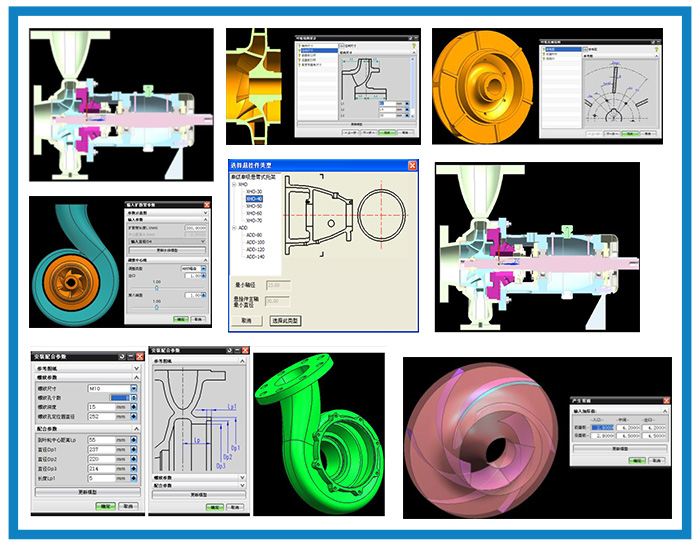

软件界面

系统会自动调取选择的标准托架。


05

产生泵BOM表

可用于泵生命周期管理,水泵精准核价计算。
